上海自动化仪表七厂ZAZN电动双座调节阀 概述： II型电动单座调节阀包括ZAZP电动单座阀、ZAZN电动双座阀、ZAZS电动角形阀，ZAZM电动套筒阀（以上简称电动调节阀）。以单相交流220V电源为动力，接受0~10mA.DC直流信号，自动地控制阀门的开度，从而达到对压力，温度，流量，液位等工艺参数的连续调节。电动调节阀是生产过程自动调节阀系统中的一个重要的环节，广泛地应用于电力，治金，石油，化工，轻工，食品等工业部门的自动控制系统中。 ZAZP电动单座阀阀内只有一个阀座，公称通径<25 m m时阀芯为单导向结构，其余规格均为双导向结构。单座阀的泄漏量较小，但流体作用在阀芯上的不平衡力较大。
概述： II型电动单座调节阀包括ZAZP电动单座阀、ZAZN电动双座阀、ZAZS电动角形阀，ZAZM电动套筒阀（以上简称电动调节阀）。以单相交流220V电源为动力，接受0~10mA.DC直流信号，自动地控制阀门的开度，从而达到对压力，温度，流量，液位等工艺参数的连续调节。电动调节阀是生产过程自动调节阀系统中的一个重要的环节，广泛地应用于电力，治金，石油，化工，轻工，食品等工业部门的自动控制系统中。 ZAZP电动单座阀阀内只有一个阀座，公称通径<25 m m时阀芯为单导向结构，其余规格均为双导向结构。单座阀的泄漏量较小，但流体作用在阀芯上的不平衡力较大。

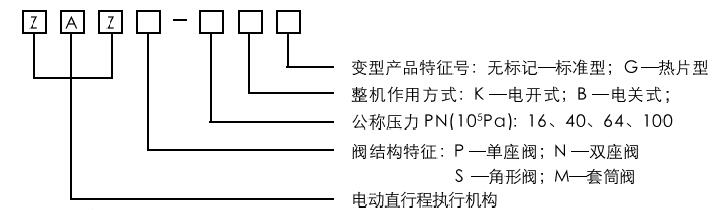

二、产品型号及其编制说明
|
标准型（常温型） |
热片型 | |
|
电动单座调节阀 |
ZAZP-16型；ZAZP-40型 |
— |
|
ZAZP-64型；ZAZP-100型 |
ZAZP-64G型；ZAZP-100G型 |
三、连接形式
|
连接形式 |
阀体公称压力PN(MPa) |
阀体材料 |
法兰标准 |
|
法兰式 |
1.6 |
铸铁 |
JB78-59PN1.6MPa |
|
4.0 |
铸钢、铸不锈钢 |
JB79-59PN4.0MPa | |
|
6.4 |
JB79-59PN6.4MPa | ||
|
螺纹式 |
10 |
管螺纹G3/4 |
四、主要技术参数及其说明
本产品标准代号：Q/YXBM326
主要技术性能见表1
电动调节阀基本系列参数见表2
额定流量系数Kv值
Kv值是使用单位选用调节阀通径的主要参数之一，它是指当阀门全开时，阀两端压差为0.1MPa，流体重度1g/cm3状态下，每小时通过阀的介质流量的数值称为该阀的Kv值，它是一个无量纲值。
表1
|
序号 |
技术性能名称 |
技术性能指标 | |
|
1 |
输入信号 |
0~10mA.DC | |
|
2 |
输入电阻 |
200W（II） | |
|
3 |
输入通道 |
3个隔离通道 | |
|
4 |
基本误差 |
±5.0% | |
|
5 |
回差 |
£3% | |
|
6 |
死区 |
£5% | |
|
7 |
额定流量系数误差 |
£±10% 当C£6.3时为£85% | |
|
8 |
固定流量特性误差 |
£±10% 当C£6.3时为£85% | |
|
9 |
泄漏量 |
双座 套筒 |
10-3´阀的额定容量
|
|
单座 角形 |
10-4´阀的额定容量
| ||
|
10 |
电源电压 |
220V±10%； | |
|
11 |
使用环境 |
伺服放大器 |
环境温度0~+45℃；相对湿度£85% |
|
电动调节阀 |
环境温度-10~+55℃；相对湿度£95% | ||
表2
|
公称通径DN（mm） |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||
|
额定流量系数Kv |
单阀座 |
0.08 |
1.2 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
/ |
/ | |
|
0.12 | ||||||||||||||||
|
0.20 |
2.0 | |||||||||||||||
|
0.32 |
3.2 | |||||||||||||||
|
0.50 | ||||||||||||||||
|
0.80 |
5.0 | |||||||||||||||
|
双阀座 |
/ |
/ |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 | ||
|
套筒阀 |
Kv |
/ |
/ |
15 |
/ |
35 |
50 |
/ |
125 |
190 |
/ |
400 |
630 |
/ |
/ | |
|
0.6Kv |
/ |
/ |
9 |
/ |
20 |
30 |
/ |
75 |
115 |
/ |
240 |
350 |
/ |
/ | ||
|
角形阀 |
1.6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
/ |
/ | |||
|
2.5 | ||||||||||||||||
|
4.0 | ||||||||||||||||
|
6.3 | ||||||||||||||||
|
额定行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 | ||||||||||
|
配用电动执行机构型号 |
ZAZ-25 |
ZAZ-25或DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
DKZ-510 | |||||||||
|
电动执行机构出轴推力N |
250 |
250或4000 |
4000 |
4000 |
6400 |
16000 |
16000 | |||||||||
|
公称压力PN(MPａ) |
单座阀 |
10 |
1.6； 6.4 |
/ | ||||||||||||
|
双座阀 |
/ |
1.6； 6.4 |
6.4 | |||||||||||||
|
套筒阀 |
/ |
6.4 |
/ | |||||||||||||
|
角形阀 |
/ |
6.4 |
-/ | |||||||||||||
|
介质温度范围 |
PN1.6(MPａ) |
-20~+200℃ | ||||||||||||||
|
PN6.4(MPａ) |
-40~+250℃；-40~+450℃(带散热片) | |||||||||||||||
|
固有流量特性 |
直线 |
直线；等百分比 | ||||||||||||||
五、阀体材料、适用介质温度范围
|
阀体材料 |
材料牌号 |
公称压力（MPa） |
工作温度 |
备注 | |
|
常温型 |
热片型 | ||||
|
铸铁 |
HT20-40 |
1.6 |
-20~200℃ |
/ |
工作压力，介质温度 与公称压力关系按JB 74-59规定选用 |
|
铸钢 |
ZG25B |
6.4 |
-40~250℃ |
-40~250℃ | |
|
铸不锈钢 |
ZG1Cr18Ni9Ti |
6.4 |
-60~250℃ |
-60~250℃ | |
六、主要零件及常用材料

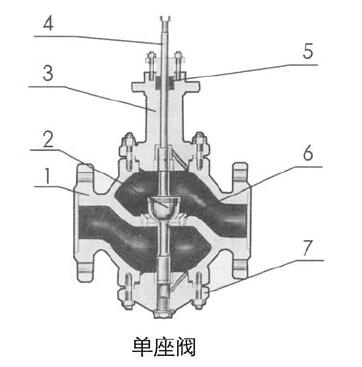

电动调节阀的主要零件及常用材料见下图：
|
序号 |
零件名称 |
材料 |
|
1 |
阀体 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
2 |
阀芯 |
1Cr18Ni9Ti |
|
3 |
上阀盖 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
4 |
阀杆 |
1Cr18Ni9Ti |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
阀座 |
1Cr18Ni9Ti |
|
7 |
下阀盖 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
8 |
缠绕式垫片 |
1Cr18Ni9Ti夹石棉 |
|
9 |
套筒 |
ZG1Cr18Ni9Ti |
